Баки-аккумуляторы

Описание

Для выравнивания графика нагрузок и снижения затрат на источники тепла, теплообменники, теплосети и водоподготовку в централизованных системах применяют баки-аккумуляторы горячей воды, в которых она накапливается в часы небольшого разбора и расходуется в период значительного водопотребления.

Конструкция баков определяется необходимым объемом запаса горячей воды и местом установки аккумуляторного бака. Аккумуляторные баки запаса горячей воды объемом до 50 м³ целесообразно применять горизонтального исполнения. Аккумуляторные баки запаса горячей воды объемом от 50 м³ до 100 м³ можно применять как горизонтального исполнения, так и вертикального исполнения. Аккумуляторные баки объемом от 100 м³ как правило, используются вертикальной компоновки. Возможны исключения из правил диктуемые технологическими особенностями и условиями установки баков.

По желанию Заказчика возможно поставка баков-аккумуляторов для горячей воды нестандартных размеров и объемов и по индивидуальным чертежам.

Горизонтальные цилиндрические баки-аккумуляторы

Горизонтальные баки-аккумуляторы изготавливаются объемом от 1 до 100м³. конструкция горизонтальных баков-аккумуляторов идентична конструкции горизонтальных резервуаров для нефтепродуктов или деаэраторных баков, с учетом характеристики среды. Основные составляющие горизонтальных баков-аккумуляторов: цилиндрический цельносварной корпус с коническим или эллиптическим днищем, металлические либо бетонные опоры, площадка обслуживания с ограждением, лестница для подъема на резервуар.

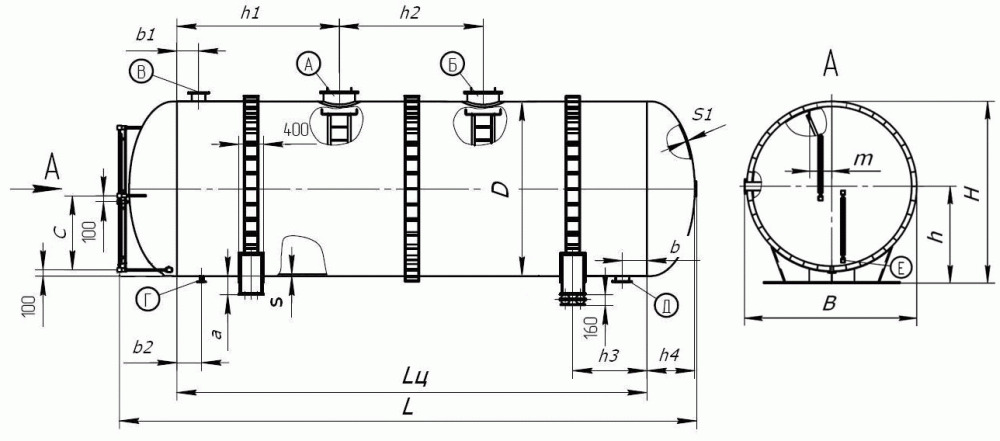

Рис. 1. Бак-аккумулятор горизонтальный.*

А, Б — люк-лаз; В — вход воды; Г — дренаж; Д — выход воды; Е — указатель уровня.

* — конструктивное исполнение с коническим или эллиптическим типом днищ.

Вертикальные цилиндрические баки-аккумуляторы

Вертикальные баки-аккумуляторы изготавливаются объемом от 1,0 до 10000м³. Основные составляющие вертикального бака-аккумулятора: днище, стенка, каркасная либо самонесущая крыша, площадки обслуживания и ограждение на крыше, лестница подъема на резервуар (шахтная либо стремянная), конструкции от лавинообразного разрушения, теплоизоляция резервуара. При необходимости изготавливаемые баки-аккумуляторы комплектуются патрубками, люками, кронштейнами и другим технологическим оборудованием.

Баки-аккумуляторы объемом 1,0 — 16 (25) м³ изготавливаются цельносварными в заводских условиях. Производство баков объемом 40 (25) — 5000 м³ осуществляется методом рулонирования либо полистовой сборки с последующим монтажом их на площадке заказчика. Конструкция защиты от лавинообразного разрушения предусмотрена на баках объемом от 100 м³ и более.

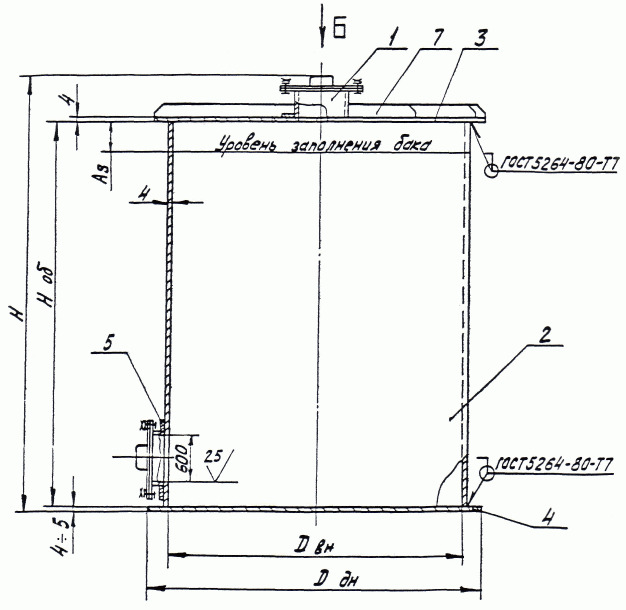

Рис. 2. Бак-аккумулятор.

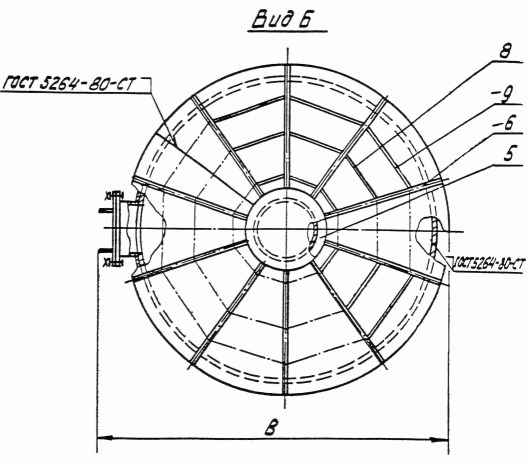

1 — люк; 2 — обечайка; 3 — кровля; 4 — днище; 5 — накладка; 6 — лучи жёсткости; 7-9 — ребро жёсткости.

Бак-аккумулятор горячей воды V = 6 м³;

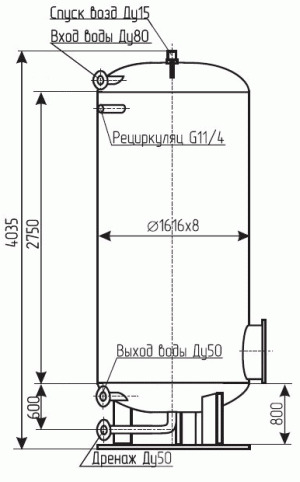

Бак-аккумулятор горячей воды V = 10 м³

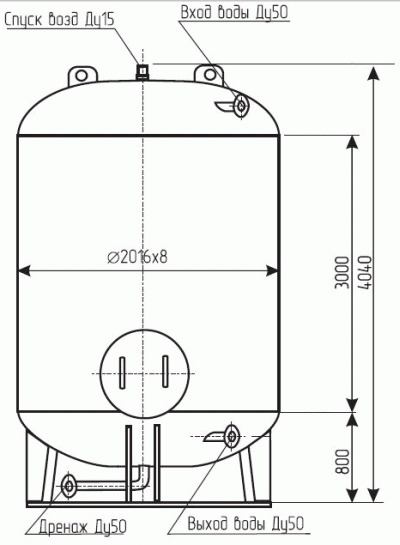

Бак-аккумулятор горячей воды V = 20 м³

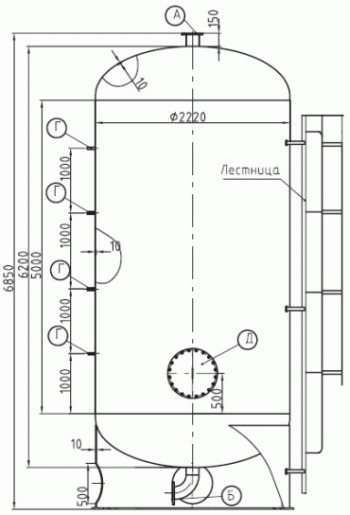

Рис. 3. Баки-аккумуляторы горячей воды

А — вход воды Ду-150; Б — выход воды Ду-150; Г — к термопаре М20×15; Д — люк-лаз Ду-600.

Масса баков-аккумуляторов может меняться в зависимости от выбранной комплектации.
