Транспортер ТС-2-30
Описание

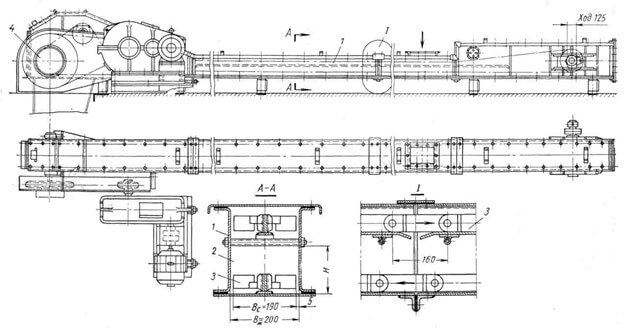

Транспортер скребковый ТС-2-30 предназначен для удаления шлака из-под топок паровых котлов малой мощности и подачи угля в котельную. Транспортер ТС-2-30 состоит из привода, натяжной, приводной, прямолинейных секций, поворотных секций, скребковой цепи. Путем изменения количества прямолинейных секций и применением поворотных секций имеется возможность создавать различную траекторию с углом перегиба 30°. Привод цепной состоит из одного электродвигателя и редуктора. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах. Прямолинейная секция представляет собой короб с направляющими для цепей. Скребковая цепь состоит из тяговых разборных цепей, с закрепленными между ними скребками. Протяженность и конфигурация трассы рассчитывается по опросному листу.
Характеристики
| Протяженность трассы, м | до 50* |
| Производительность, т/ч, max | 30 |
| Скорость движения цепи, м/с | 0, 5 |
| Максимальный размер кусков шлака(угля),мм | 100 |
| Длина секции,мм | 3000 |
| Угол подъема, град | 30 |
| Шаг скребков цепи, мм | 320 |
| Двигатель, мощность, кВт | 5,5...7,5 |
| Редуктор | 31,5 |
| Частота вращения, об/мин | 1000 |
