Деаэраторы атмосферные

Описание

В производственных и отопительных котельных для защиты от коррозии поверхностей нагрева, омываемых водой, а также трубопроводов необходимо из питательной и подпиточной воды удалять коррозионно-агрессивные газы (кислород и углекислый газ), что наиболее эффективно обеспечивается термической деаэрацией воды. Деаэрацией называется процесс удаления из воды растворённых в ней газов.

При подогреве воды до температуры насыщения при данном давлении парциональное давление удаляемого газа над жидкостью снижается, и растворимость его снижается до нуля.

Удаление коррозионно-агрессивных газов в схеме котельной установки осуществляется в специальных устройствах — термических деаэраторах.

Назначение и область применения

Двухступенчатые деаэраторы атмосферного давления серий ДА с барботажным устройством в нижней части колонки, предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды систем теплоснабжения в котельных всех типов (за исключением чисто водогрейных). Деаэраторы изготавливаются в соответствии с требованиями ГОСТа 16860–77. Код ОКП 31 1402.

Модификации

Пример условного обозначения:

ДА-5/2 — деаэратор атмосферного давления производительностью колонки 5 м³/час с баком ёмкостью 2 м³. Серийные типоразмеры — ДА-5/2; ДА-15/4; ДА-25/8; ДА-50/15; ДА-100/25; ДА-200/50; ДА-300/75.

По желанию заказчика, возможно, поставить деаэраторы атмосферного давления серий ДСА, с типоразмерами ДСА-5/4; ДСА-15/10; ДСА-25/15; ДСА-50/15; ДСА-50/25; ДСА-75/25; ДСА-75/35; ДСА-100/35; ДСА-100/50; ДСА-150/50; ДСА-150/75; ДСА-200/75; ДСА-200/100; ДСА-300/75; ДСА-300/100. Деаэрационные колонки, возможно, комбинировать с баками большей вместимости.

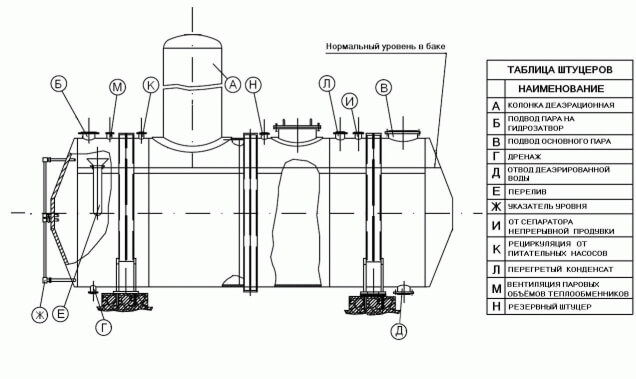

Рис. Общий вид деаэраторного бака с экспликацией штуцеров

Описание конструкции

Термический деаэратор атмосферного давления серии ДА состоит из деаэрационной колонки, установленной на аккумуляторном баке. В деаэраторе применена двухступенчатая схема дегазации 1 ступень — струйная, 2 — барботажная, причем обе ступени размещены в деаэрационной колонке, принципиальная схема которой приведена на рис. 1. Потоки воды, подлежащей деаэрации, подаются в колонку 1 через патрубки 2 на верхнюю перфорированную тарелку 3. С последней вода стекает струями на расположенную ниже перепускную тарелку 4, откуда узким пучком струи увеличенного диаметра сливается на начальный участок непровального барботажного листа 5. Затем вода проходит по барботажному листу в слое, обеспечиваемом переливным порогом (выступающая часть сливной трубы), и через сливные трубы 6 сливается в аккумуляторный бак, после выдержки в котором отводится из деаэратора по трубе 14 (см. рис. 2), весь пар подается в аккумуляторный бак деаэратора по трубе 13 (см. рис. 2), вентилирует объем бака и попадает под барботажный лист 5. Проходя сквозь отверстия барботажного листа, площадь которых выбрана с таким расчетом, чтобы исключить провал воды при минимальной тепловой нагрузке деаэратора, пар подвергает воду на нем интенсивной обработке. При увеличении тепловой нагрузки давление в камере под листом 5 возрастает, срабатывает гидрозатвор перепускного устройства 9 и избыточный пар перепускается в обвод барботажного листа через пароперепускную трубу 10. Труба 7 обеспечивает залив гидрозатвора перепускного устройства деаэрированной воды при снижении тепловой нагрузки. Из барботажного устройства пар через отверстие 11 направляется в отсек между тарелками 3 и 4. Парогазовая смесь (выпар) отводится из деаэратора через зазор 12 и патрубок 13. В струях происходит подогрев воды до температуры, близкой к температуре насыщения; удаление основной массы газов и конденсация большей части пара, подводимого в деаэратор. Частичное выделение газов из воды в виде мелких пузырьков идет на тарелках 3 и 4. На барботажном листе осуществляется догрев воды до температуры насыщения с незначительной конденсацией пара и удаление микроколичеств газов. Процесс дегазации завершается в аккумуляторном баке где происходит выделение из воды мельчайших пузырьков газа за счет отстоя.

Деаэрационная колонка приваривается непосредственно к аккумуляторному баку, за исключением тех колонок, которые имеют фланцевое соединение с деаэраторным баком. Относительно вертикальной оси колонка может быть ориентирована произвольно, в зависимости от конкретной схемы установки. Корпуса деаэраторов серии ДА изготавливаются из углеродистой стали, внутренние элементы — из нержавеющей стали, крепление элементов к корпусу и между собой осуществляется электрической сваркой.

Характеристики
