Холодильник отбора проб пара и воды 2-х точечный D-273

Описание

Холодильник отбора проб двухточечный для отбора проб пара и воды, предназначен для охлаждения отбираемых для химического анализа проб пара или воды до температуры 30...40 °С. Используется для периодического химического контроля за водохимическим режимом паровых и водогрейных котлов.

Устройство и принцип работы

Холодильник отбора проб двухточечный присоединяется по схеме котельной к магистрали с охлаждающей водой и к пробоотборным линиям. Линии отбора проб пара и воды должны быть оборудованы вентилями запорными.

Работа холодильника отбора проб двухточечного, может быть непрерывной или эпизодической. В случае эпизодического отбора необходимо предварительно в целях чистоты произвести в течении 3-5 минут продувку пробоотборного устройства с расходом в 2-5 раз больше обычного.

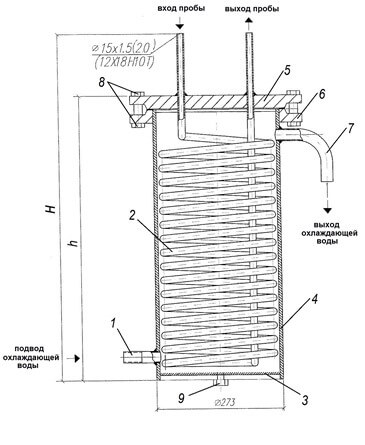

Рис 1. Холодильник отбора проб пара и воды 1-о точечный Ду-273

1 — патрубок; 2 — змеевик; 3 — донышко; 4 — корпус; 5 — крышка (заглушка); 6 — фланец; 7 — патрубок (отвод); 8 — болт/гайка; 9 — слив.

Требования к месту установки

• Установка и обвязка холодильника отбора проб двухточечного должны обеспечивать возможность осмотра и ремонта.
• Холодильник отбора проб подсоединяется в конце пробоотборной линии. Если пробоотборных точек много, то нужно смонтировать централизованный пробоотборный щит из уголков, швеллеров, листов железа. Он может быть разборной и неразборной конструкции с общим сливом в коллектор.
• При этом холодильники отбора проб устанавливаются вертикально в один ряд на высоте, удобной для отбора проб и жёстко закрепляются.

Условия эксплуатации

1. Эксплуатация холодильника отбора проб двухточечного должна производиться в соответствии с «Правилами проектирования, изготовления и приёмки сосудов и аппаратов стальных сварных» ПБ 03-584-03.
2. Холодильник отбора проб двухточечный должен находиться под наблюдением обслуживающего персонала.
3. Холодильник должен обеспечивать температуру охлаждающей пробы перегретого насыщенного пара и котловой воды не выше 40 оС, питательной воды — 30 оС, охлаждающей воды на сливе — 60 оС.
4. Расход пробы для периодического химического анализа при нагрузке 80% должен быть G = 20 — 30 кг/ч насыщенного и перегретого пара. G = 30 — 50 кг/ч питательной и котловой воды.
5. Регулировкой запорных (1, 3) и дросселирующих (2, 4) вентилей необходимо добиться требуемых параметров отбираемой для проб среды.
6. Для уменьшения низкотемпературного накипеобразования на змеевиках в холодильник отбора проб следует подавать охлаждающую воду до 25 оС с содержанием взвешенных веществ не более 5 мг/кг с карбонатной жёсткость 0,3 мг экв/кг при сухом остатке до 1000 мг/кг. Периодически, по мере отложения карбонатной накипи на змеевике, её удаляют химической промывкой при отключённом холодильнике. Подогретую в холодильниках сырую воду можно использовать затем на химводоочистке. Очень важно, чтобы не загрязнялись отбираемые пробы воды и пара. Для этого необходимо трубы пробоотборных линий как и змеевик холодильника изготавливать из нержавеющей стали. Пробоотборные линии должны быть как можно короче.
