Экономайзеры блочные теплофикационные ЭБТ
Описание
Водяные экономайзеры котла блочные теплофикационные (ЭБТ) применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов и предназначены для нагрева питательной воды теплом уходящих дымовых газов от котлов. В водогрейных котлах экономайзеры ЭБТ применяется в качестве хвостовых поверхностей нагрева, а также для уменьшения температуры уходящих газов водогрейных котлов и предназначен для нагрева сетвой воды теплом уходящих дымовых газов от котлов.

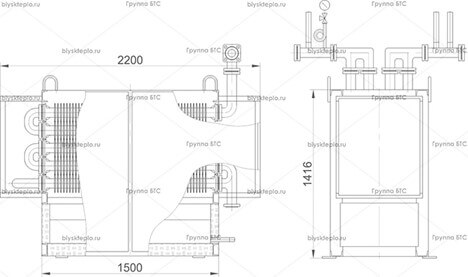

Поверхность нагрева экономайзера состоит из труб с дополнительным продольным оребрением. Трубы, соединенные между собой по воде дугами, объединяются в отдельные блоки.
Экономайзер состоит из трех блоков:
- нижний блок: три ряда по девять ребристых труб;
- средний блок: шесть рядов по девять ребристых труб;
- верхний блок: три ряда по девять ребристых труб.
В канавках фланцев ребристых труб прокладывается шнуровой асбест для предотвращения перетоков газа. Боковые стенки каркаса имеют внутреннюю и наружную металлические обшивки с теплоизоляцией из минераловатных матов или другого теплоизоляционного материала, равноценного либо лучшего по своим характеристикам. Торцевые стороны экономайзера закрыты щитами с крышками, установленными с помощью саморезов со сверлом. Сплошные сварные швы листов обшивки и крышки с прокладками обеспечивают газовую плотность экономайзера. Подвод воды к экономайзеру осуществляется через коллекторы.
Характеристики
| Площадь поверхности нагрева, м² | 500 |
| Водяной объем, м³ | 1,35 |
| Количество колонок, шт. | 1 |
| Длина трубы, м | 3,0 |
| Количество рядов по горизонтали, шт. | 9 |
| Количество рядов по вертикали, шт. | 12 |
| Предельное рабочее давление, МПа | 2,5 |
| Гидравлическое сопротивление, МПа | 0,05 |
| Температура воды на входе/выходе, °С | 128,5/130 |
| Номинальный расход воды, т/ч | 300 |
