Экономайзеры стальные БВЭС
Описание
Стальные экономайзеры БВЭС — устройства, обогреваемые продуктами сгорания топлива и предназначенные для подогрева или частичного испарения воды, поступающей в паровой котел.
Экономайзеры применяются для нагрева питательной воды паровых котлов и воды систем теплоснабжения. Стальные экономайзеры БВЭС рекомендуется применять для нагрева питательной воды паровых котлов, работающих на газообразном топливе. В экономайзерах для подогрева питательной и сетевой воды должно предусматриваться направление потока воды снизу вверх. Движение питательной воды должно осуществляться снизу вверх в обеих колонках экономайзера.
Стальные экономайзеры БВЭС применяются для использования тепла уходящих газов серийно выпускаемых котлов типа Е (ДЕ) и ДКВр. Размеры хвостовых поверхностей нагрева для того или иного котла определяются величинами температуры уходящих газов, рассчитанными при оптимальных значениях скоростей газов и оптимальных разностях температур на холодном конце экономайзера. Величина экономически выгодных скоростей газов находится в пределах 6-8 м/с. Величина скорости газов для многозольных топлив должна быть не ниже 9-10 м/с из-за опасности заноса золой хвостовой поверхности нагрева.
Характеристики

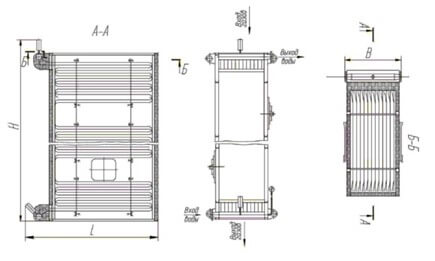

| Наименование | Площадь поверхности нагрева, м² | Давление воды МПа, (кгс/см²) | Температура среды, С° вход (выход) | Габаритные размеры, мм | Масса, кг | ||
| Длина | Ширина | Высота | |||||
| Экономайзер ЭПС-7,5 | 7,5 | 1,5(15) | 100(133) | 1500 | 500 | 1540 | 570 |
| Экономайзер БВЭС I-2 | 28 | 1,5(15) | 100(133) | 2610 | 780 | 2112 | 1470 |
| Экономайзер БВЭС II-2 | 57 | 1,5(15) | 100(137) | 2610 | 1210 | 2112 | 2420 |
| Экономайзер БВЭС IV-2 | 85 | 1,5(15) | 100(136) | 2610 | 1625 | 2112 | 3230 |
| Экономайзер БВЭС IV-1 | 113 | 2,5(25) | 100(138) | 2460 | 1400 | 4200 | 3585 |
