Экономайзеры чугунные блочные ЭБ

Описание

Экономайзеры чугунные блочные предназначены для нагревания питательной воды в паровых и водогрейных стационарных котлах с рабочим давлением до 2,4 МПа.

Экономайзеры состоят из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Комплектуются (по просьбе заказчика) коробом для подвода газов.

Движение питательной воды в трубах, составляющих общую поверхность нагрева, навстречу потоку дымовых газов.

Применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы по сравнению со стальными экономайзерами.

Использование паровой (П) или газоимульсионной (И) очистки позволит Вам постоянно иметь чистые поверхности нагрева, а значит — экономить топливо при минимальном обслуживании и полном исключении ручного труда. По согласованию с заказчиком экономайзер может комплектоваться устройством очистки поверхностей нагрева ГУВ (генератором ударных волн).

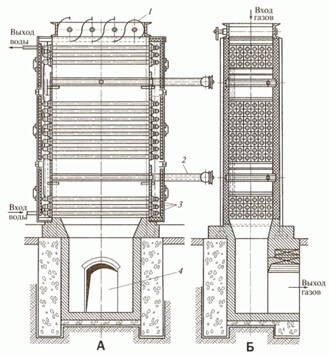

Рис. 1. Блочный одноколонковый чугунный водяной экономайзер.

А — продольный разрез; Б — поперечный разрез;

1 — заслонка; 2 — обдувочное устройство; 3 — чугунные оребрённые трубы; 4 — газоход.

В паровых котлах температура тепловоспринимающей стенки по всему агрегату почти одинакова и немного превышает температуру кипения. По мере повышения давления пара температура стенки повышается, что приводит к повышению температуры уходящих газов. Выпускать в атмосферу газы с такой высокой температурой нерационально. К устройствам, предназначенным решить эту проблему, относятся экономайзеры.

Экономайзеры чугунные блочные применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов-ДЕ, КЕ и ДКВР.

Экономайзеры устанавливаются индивидуально на котел или на группу котлов низкого давления (до 2,4 МПа) и малой мощности и могут отключаться от котлов как по газовому, так и по водяному тракту.

Экономайзеры данного типа выполняют из чугунных ребристых труб с фланцами, которые соединяют между собой с помощью чугунных калачей (дуг). Длина оребрённых чугунных труб экономайзера составляет 2 или 3 м, диаметр труб — 76×8 мм, присоединительный фланец квадратный размером 150×150 мм. Полная площадь поверхности нагрева трубы, составляет соответственно 2,95; 4,49 м².

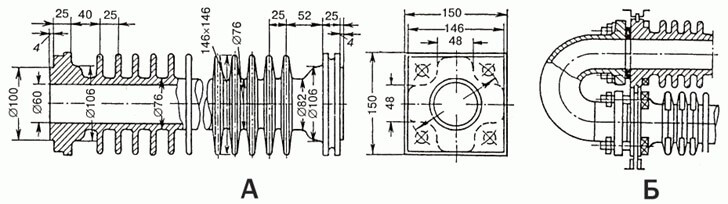

Рис. 2. Детали чугунного водяного экономайзера.

А — ребристая труба; Б — соединение труб с помощью калача (дуги).

Рис. 3. Соединительная дуга.

Рис. 4. Болт для крепления дуги.

Число труб в пакете в горизонтальной плоскости определяется исходя из скорости продуктов сгорания, обычно в диапазоне 6–9 м/с; число горизонтальных рядов определяется потребной общей поверхностью нагрева.

Вода движется последовательно по всем трубам снизу вверх, а продукты сгорания проходят через зазоры между ребрами труб сверху вниз. При такой схеме движения воды (подъёмном), обеспечивается лучшее удаление воздушных пузырьков. Для удаления возможных отложений, наружные поверхности экономайзеров периодически при помощи обдувочных аппаратов подвергают обдувке паром (П) или сжатым воздухом (газоимпульсная (И) очистка).

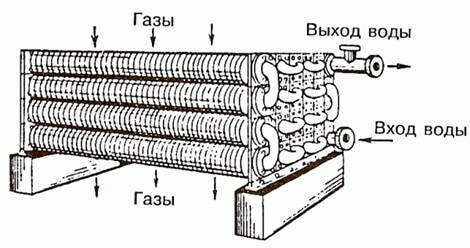

Рис. 5. Движение воды и продуктов сгорание в экономайзере.

Для обеспечения надежной эксплуатации на входе и выходе устанавливают необходимую арматуру — предохранительные клапаны и запорные вентили, термометры, манометр, спускной вентиль, обратный клапан, а в верхней точке экономайзера — вантузы для удаления воздуха.

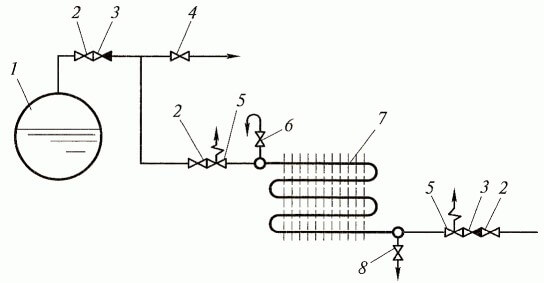

Рис. 6. Схема включения чугунного экономайзера.

1 — барабан котла; 2 — запорный вентиль; 3 — обратный клапан; 4 — вентиль на сгонной линии; 5 — предохранительный клапан; 6 — вентиль воздушника; 7 — чугунный водяной экономайзер; 8 — дренажный вентиль.

Чугунные экономайзеры поставляют или в виде отдельных деталей со сборкой на месте монтажа, или в виде транспортабельных блоков в облегченной обмуровке с металлической обшивкой.

Экономайзеры ЭБ2-94И(П) — ЭБ2-236И(П) поставляются одним блоком, ЭБ1-300И(П) и ЭБ1-330И(П) — двумя блоками, ЭБ1-646И(П) и ЭБ1-808И(П) — тремя блоками.

Достоинство чугунных экономайзеров: применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы из-за устойчивости его против коррозии, как по внутренней, так и по внешней поверхности.
