Топки механические ТШПМ
Описание
Топки механические с шурующей планкой ТШПм предназначены для сжигания сортированных и рядовых каменных и бурых углей. Устанавливаются в котельных, оснащенных системами подачи топлива и золоудаления. Топки ТШПм поставляются для паровых котлов производительностью до 3 тонн пара в час, водогрейных котлов производительностью до 2,5 МВт, промышленных печей. Топки ТШПм автоматизированы. При работе топки ТШПм шурующая планка периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Топки ТШПМ состоят из неподвижной водоохлаждаемой решетки, по которой перемещается слой топлива при помощи трехгранной планки, совершающей периодически возвратно-поступательное движение вдоль решетки. При движении планки вперед происходит значительное перемещение топлива в горизонтальном направлении, а также подъем его и переваливание через планку. Когда планка движется назад, то топливо смещается только на 15-25% от величины сдвига в прямом направлении (в зависимости от расстояния до угольного ящика).
Характеристики
| № | Наименование | Величина | |||
| 1 | Типоразмер | ТШПм-1-1,45-0,98х1,1 |
ТШПм-2- 1,5-0,86х1,4 |
ТШПм-2- 2,0-1,18х1,4 |
ТШПм-2- 2,5-1,18х2,0 |
| 2 | Номинальная производительность, МВт | 1,45 | 1,5 | 2,0 | 2,5 |
| 3 | Диапазон изменения нагрузки, % | 40...110 | |||
| 4 | Вид топлива | Каменный и бурый уголь | |||
| 5 | Предельно допустимые показатели качества топлива | ||||
| Влажность, % не более | |||||
| каменный уголь | 12 | ||||
| бурый уголь | 38 | ||||
| Зольность, % не более | |||||
| каменный уголь | 25 | ||||
| бурый уголь | 38 | ||||
| Максимальный размер кусков угля, мм не более | 100 | ||||
| Содержание мелочи 0...6 мм, % не более | 50 | ||||
| Конструктивные показатели | |||||
| 6 |
Площадь решетки, м2 |
1,2 | 1,23 | 1,62 | 2,34 |
| 7 |
Габаритные размеры топки, мм — длина — ширина (по решетке) — высота |

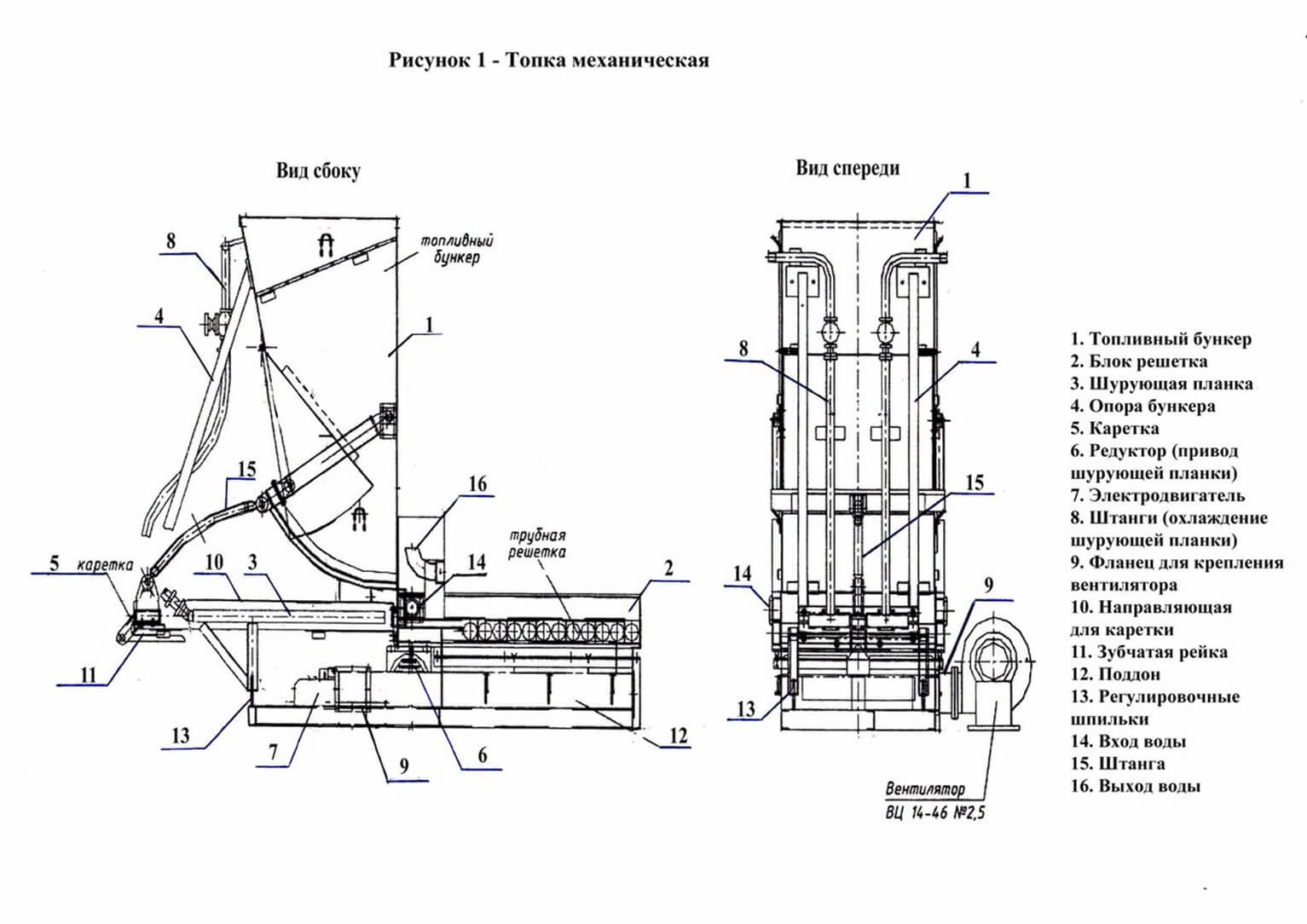

См. табл. к рис. 1 |
3940 860 2500 |
3940 1180 2500 |
5300 1180 2530 |
| 8 | Масса, т не более | 1,85 | 1,1 | 1,6 | 2,4 |
| 9 |
Давление воды охлаждения решетки и шурующей планки, МПа (кгс/см2) |
0,6 (6,0) | |||
| Напряжение и частота питающей сети, В (Гц) | |||||
| 10 | — силовой | 380 (50) | |||
| 11 | — управления | 220 (50) | |||
| 12 | Средний срок службы до кап. ремонта, лет | 10 | |||
| 13 | Режим работы | Наладочный; Автоматический | |||
