Топки полумеханические ЗП-РПК
Описание
Топки полумеханические ЗП-РПК с пневмомеханическими забрасывателями и решетками с поворотными колосниками предназначены для сжигания каменных и бурых углей, а также антрацитов под паровыми и водогрейными котлами и в промышленных печах.
Топки работают по принципу непрерывного заброса топлива на горящий слой.
Благодаря интенсивному нижнему зажиганию свежего топлива по всей площади решетки топка может работать на трудновоспламеняющихся топливах, а также на бурых углях с большой влажностью.
Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объеме. Конструкция топки позволяет автоматизировать процесс горения.
Техническая характеристика
Диапазон изменения нагрузки, %: 25-100
Коэффициент избытка воздуха за топкой: не более 1,4-1,7
Потери тепла от химического недожога, %: не более 1
Потери тепла от механического недожога, %: не более 13,5
Основной вид топлива: каменные и бурые угли, антрацит
Влажность топлива, %: до 40
Зольность топлива, %: до 35
Содержание мелочи (0-6 мм), %: 60
Максимальный размер куска, мм: 40

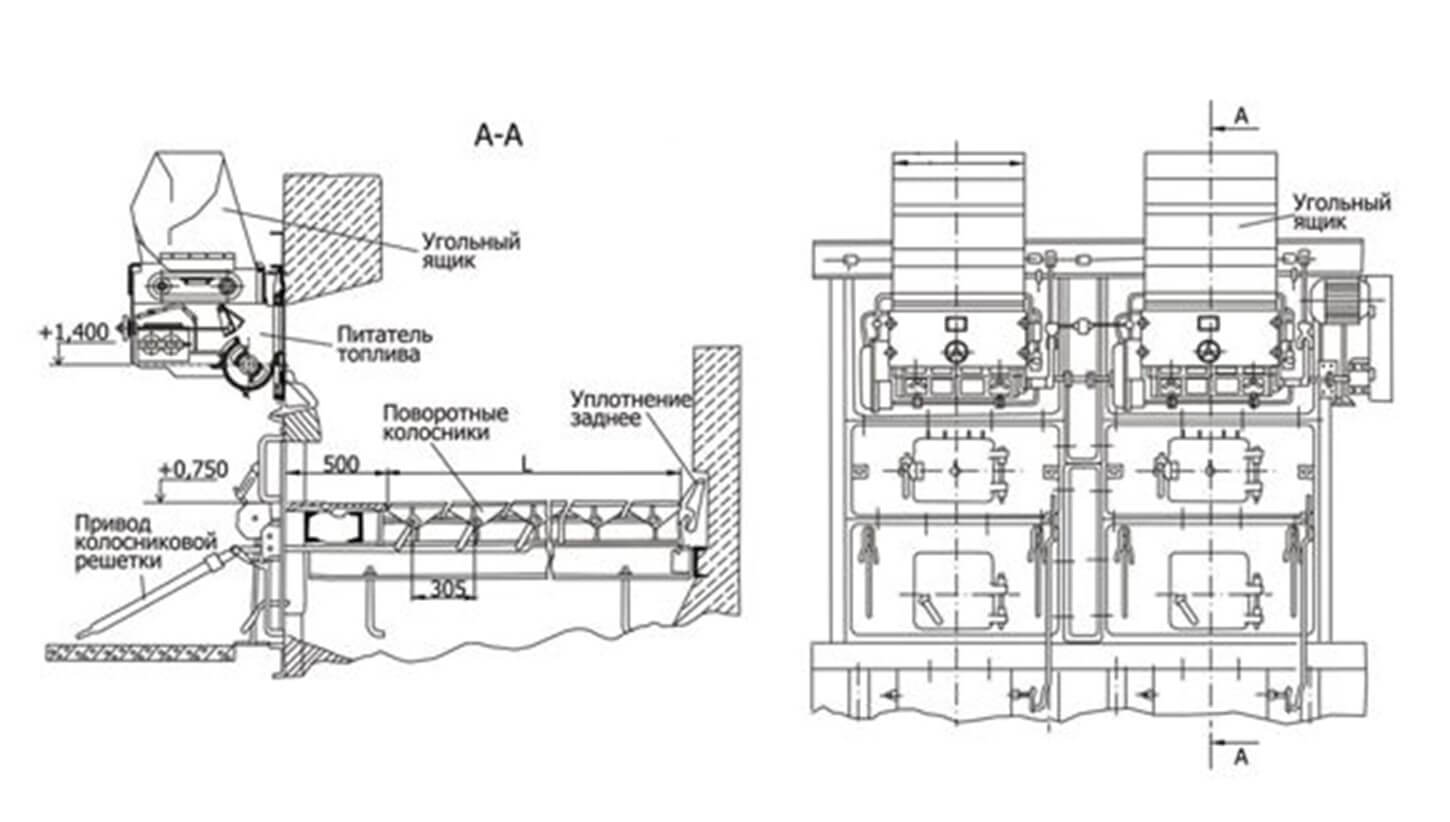

.jpg)
Характеристики
| Наименование | ЗП-РПК -1- 1,1-2,135 |
ЗП-РПК -2- 1,8-1,525 |
ЗП-РПК -2- 1,8-2,135 |
ЗП-РПК -2- 1,8-3,05 |
ЗП-РПК -2- 2,2-1,525 |
ЗП-РПК -2- 2,2-2,135 |
ЗП-РПК -2- 2,2-3,05 |
ЗП-РПК -2- 2, 2,135 |
ЗП-РПК -2- 2,6-2,44 |
ЗП-РПК -2- 2,6-3,05 |
ЗП-РПК -2- 2,6-3,66 |
| Количество секций, шт | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Длина решетку L, мм | 2135 | 1525 | 2135 | 3050 | 1525 | 2135 | 3050 | 2135 | 2440 | 3050 | 3660 |
| Ширина решетки, мм | 1100 | 1800 | 1800 | 1800 | 2200 | 2200 | 2200 | 2600 | 2600 | 2600 | 2600 |
| Площадь решетки, м² | 2,35 | 2,74 | 3,84 | 5,5 | 3,36 | 4.7 | 6.71 | 5,55 | 6,31 | 7,93 | 9,5 |
| Ширина секций, мм | 1100 | 900 | 900 | 900 | 1100 | 1100 | 1100 | 1300 | 1300 | 1300 | 1300 |
| Ширина забрасывателя, мм | 400 | 400 | 400 | 40 | 400 | 400 | 400 | 600 | 600 | 600 | 600 |
| Масса, т | 2,5 | 3,4 | 3,9 | 5,2 | 3,7 | 4.2 | 5,1 | 4,8 | 5,5 | 6,2 | 6.8 |
| Диапазон изменения нагрузки, % | 25-100 | ||||||||||
| Коэффициент избытка воздуха | 1,4-1,7 | ||||||||||
| Потери тепла от хим. недожега, % | не более 1 | ||||||||||
| Потери тепла от механ. недожега, % | не более 13,5 | ||||||||||
| Основной вид топлива | каменный уголь, бурный уголь, антрацит | ||||||||||
| Влажность топлива, % | до 40 | ||||||||||
| Зольность топлива, % | до 35 | ||||||||||
| Содержание мелочи (0-6 мм), % | до 60 | ||||||||||
| Максимальный размер куска, мм | 40 | ||||||||||
| Питатель топлива | ЗП-400 | ЗП-400 | ЗП-400 | ЗП-400 | ЗП-400 | ЗП-400 | ЗП-400 | ЗП-600 | ЗП-600 | ЗП-600 | ЗП-600 |
| Элект-тель, 1,1 кВт, 1000 об/мин, шт | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
