Золоуловители батарейные типа БЦ-512

Описание

Циклоны БЦ-512 предназначены для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400оС из топок паровых стационарных котлов паропроизводительностью 25-512 т/ч и водогрейных котлов теплопроизводительностью 10-50 Гкал/ч при сжигании твердых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом.

Циклоны БЦ-512 состоят из секции элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны БЦ-512 могут оснащаться элементом отсоса (системой рециркуляции), направляющей 10% газов из бункера на вход циклона со степенью очистки 94% гидравлическим сопротивлением 1300 Па, в наименовании таких циклонов присутствует буква «Р». Циклоны БЦ-512 без элемента отсоса обеспечивают очистку 92% гидравлическим сопротивлением 1100 Па.

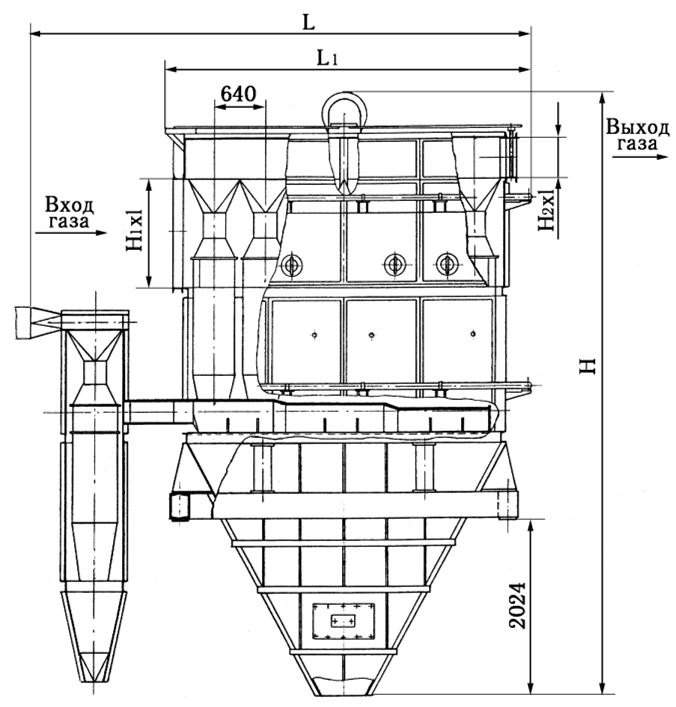

Циклон БЦ-512 компонуется из батарей циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает его надежную работу при улавливании слипающихся зол, а также при работе котлов на многозольных топливах. Запыленный газ подводят в секции циклона одним общим потоком ко входной камере. Из общего потока газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклон, спускаются в золовой бункер. Очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.

Циклон БЦ-512-1-(4х6) поставляется с бункером и рамой опорной в сборе. Остальные циклоны БЦ-512 поставляются россыпью. Россыпью поставляются секции элементов циклонных, перекрытия, панели, фланцы, тяги, бункер, панели бункера, рама опорная, предохранительный клапан, составные детали циклона. Циклоны БЦ-512 с рециркуляцией комплектуются элементом отсоса.

Характеристики
