Золоуловители типа БЦ-2
Описание
Золоуловители БЦ-2 предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых стационарных котлов паропроизводительностью 6,5-25 т/ч и водогрейных котлов теплопроизводительностью 4-10 Гкал/ч при сжигании твёрдых золосодержащих топлив. Их устанавливают в газовом тракте перед дымососом.

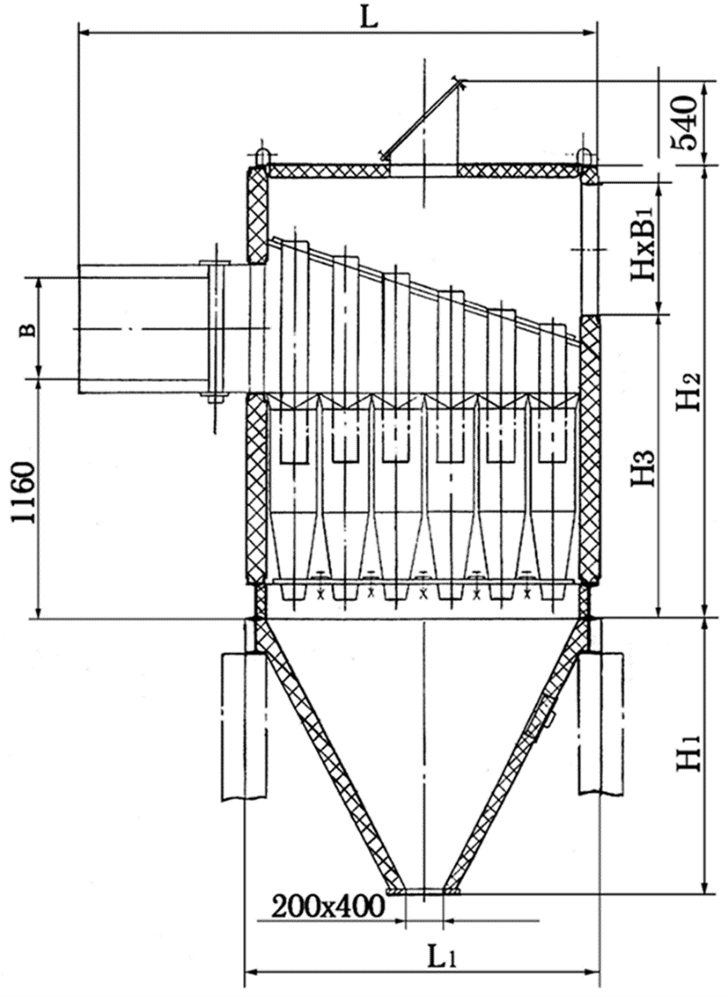

Золоуловители состоят из набора циклонных элементов, выхлопных труб с закручивающими лопатками, решетки и опоры, кожуха и верхней панели с теплоизоляцией, присоединительного патрубка и бункера. Золоуловители состоят из двух параллельно работающих секций. При малых нагрузках одну из секций отключают при помощи языкового шибера. На верхней панели устанавливается предохранительный клапан. Запыленный газ подводят в секции одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонного элемента и вместе с газовым потоком спускаются по конической части корпуса. От спирального вихревого движения образуется пониженное давление в центре циклонного элемента, вследствие чего поток газов в нижней части конуса меняет своё направление и идёт по центру корпуса циклонного элемента вверх, направляясь в выхлопную трубу. Зола осаждается внизу, откуда ее периодически удаляют.
Для нормальной эксплуатации золоуловителя необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 20 кг/м² за счет отключения одной секции, не допускать подсосов наружного воздуха, не допускать переполнения бункера золой, а также полностью выгружать уловленную золу из бункера при остановке котла.
В комплект обязательной поставки циклонов ЦБ-2 входит бункер и блок циклонный в сборе.
Характеристики
|
Типоразмер золоулови- |
Количество элементов |
Расход газа при 150 оС, м3/с |
Дли-на |
L1 |
Н1 |
Н2 |
Н3 |
Ши-рина | Н | В | в | Масса, кг | |||
|
по длине |
по ширине |
всего |
При сопротивлении, кГ/м2(ПА) |
||||||||||||
|
Δр=«45 (450) |
Δр=60 (600) |
||||||||||||||
| БЦ-2-4»х(3+2) | 4 | 3+2 | 20 | 4,18 | 4,84 | 2130 | 1330 | 1400 | 2070 | 1420 | 1610 | 600 | 1440 | 800 | 3000 |
| БЦ-2-5х(3+2) | 5 | 3+2 | 25 | 5,25 | 6,07 | 2410 | 1610 | 1400 | 2170 | 1520 | 1610 | 600 | 1440 | 800 | 3650 |
| БЦ-2-5х(4+2) | 5 | 4+2 | 30 | 6,28 | 7,25 | 2410 | 1610 | 1400 | 2170 | 1520 | 1890 | 600 | 1720 | 800 | 4150 |
| БЦ-2-6х(4+2) | 6 | 4+2 | 36 | 7,55 | 8,72 | 2690 | 1890 | 1400 | 2270 | 1620 | 1890 | 600 | 1720 | 800 | 4900 |
| БЦ-2-6х(4+3) | 6 | 4+3 | 42 | 8,77 | 10,15 | 2980 | 1890 | 1600 | 2270 | 1420 | 2170 | 800 | 2000 | 1100 | 5500 |
| БЦ-2-7х(5+3) | 7 | 5+3 | 56 | 11,72 | 13,58 | 3260 | 2170 | 1600 | 2370 | 1520 | 2450 | 800 | 2275 | 1100 | 7150 |
